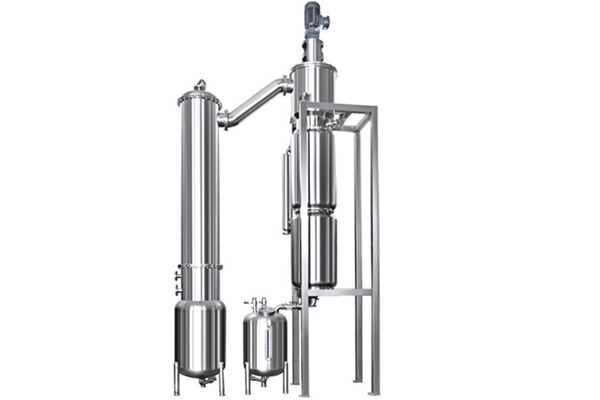

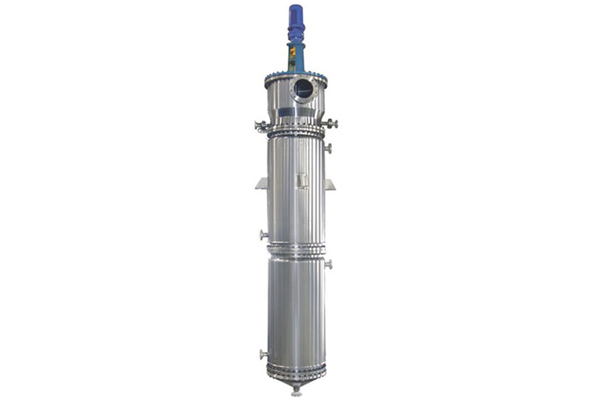

刮板薄膜蒸發器
刮板薄膜蒸發器是殼體外部裝有加熱蒸汽夾套，其內部裝有可旋轉的刮板，刮板由圓筒中心的旋轉軸帶動。原料液由蒸發器上部沿切向加入后，在重力和旋轉刮板的帶動下，沿殼體的內壁面形成下旋的薄膜，完成液由底部排出器外，二次蒸汽則經除沫器后由上部排出。這種蒸發器的突出優點是對物料的適應性很強，對高黏度、易結晶、易結垢、含懸浮物或兼有熱敏性料液的蒸發均適
刮板薄膜蒸發器主要由加熱夾套和刮板組成，夾套內通加熱蒸汽，刮板裝在可旋轉的軸上，刮板和加熱夾套內壁保持很小間隙，通常為0.5～1.5 mm。料液經預熱后由蒸發器上部沿切線方向加入，在重力和旋轉刮板的作用下，分布在內壁形成下旋薄膜，并在下降過程中不斷被蒸發濃縮，完成液由底部排出，二次蒸汽由頂部逸出。在某些場合下，這種蒸發器可將溶液蒸干，在底部直接得到固體產品
刮板薄膜蒸發器性能及特點：
設備采用離心式滑動溝槽轉子，是國外最新結構蒸發器，在流量很小的情況下也能形成薄膜，在筒體蒸發段內壁表面附著處理液中的淤積物可被活動刮板迅速移去，和固定間隙的刮板蒸發器相比，蒸發量可提高40-69%，它具有下列
性能與特點：
1、傳熱系數值高，蒸發能力大，蒸發強度可達到200kg/m2?hr，熱效率高。
2、物料加熱時間短，約5秒至10秒之間，且在真空條件下工作，對熱敏性物料更為有利，保持各種成份不產生任何分解，保證產品質量。
3、適應粘度變化范圍廣，高低粘度物均可以處理，物料粘度可高達10萬厘泊（CP）。
4、改變刮板溝槽旋轉方向，可以調節物料在蒸發器的打理時間。
5、蒸發段筒體內壁經過精密鏜削并拋光處理，表面不易產生結焦、結垢。
6、操作方便，產品指標調節容易，在密閉條件下，可以自控進行連續性生產。
7、設備占地面積小，結構簡單，維修方便，清洗容易。
刮板薄膜蒸發器技術數據規格：
無標題文檔
型號 |
BMN-1 |
BMN-2 |
BMN-4 |
BMN-6 |
BMN-10 |
換熱面積:M2 |
1 |
2 |
4 |
6 |
10 |
蒸發量kg/h |
100 |
200 |
400 |
600 |
100 |
蒸發溫度C |
<60 |
真空度MPa |
-0.08--- -0.09 |
蒸汽壓力:MPa |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
設備高度 :MM |
3100 |
4800 |
5700 |
6400 |
7200 |
蒸汽消耗量 kg/h |
110 |
220 |
440 |
660 |
1100 |
攪拌速度 :RPM |
0-150 |
0-150 |
0-150 |
0-150 |
0-150 |
攪拌電機功率KW |
1.5 |
3.0 |
4.0 |
5.5 |
11 |
